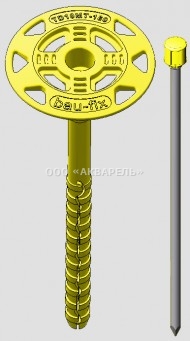

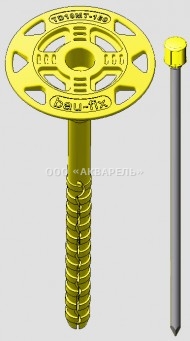

Дюбель Тарельчатый TD10MT

Договорная цена

Ключевые характеристики

Дюбель с удлиннённой распорной зоной, металлическим гвоздём из оцинкованной стали с термоголовкой для монтажа теплоизоляционных материалов толщиной до 250мм

Раздел: Комплектующие
Производитель: bau-fix

Описание Дюбель Тарельчатый TD10MT

Забивной тарельчатый фасадный дюбель диаметром 10мм, выполненный из ударостойкого  блок-сополимера полипропилена (PP) с распорным элементом из углеродистой гальванически оцинкованной стали (покрытие >10 мкм), с напрессованной термоголовкой из стеклонаполненного полиамида (PA).
Размеры дюбелей (длинна, мм): 140, 160, 180, 200, 220,260, 300
Область применения: Дюбель предназначен для закрепления теплоизоляционных материалов и  изделий толщиной до 250мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем и в конструкциях навесных фасадных систем с воздушным зазором. Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений I, II и III уровней ответственности, в том числе жилых.
Рекомендации по применению: Дюбели предназначены для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.). Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25мм
Глубина анкеровки в пустотелых строительных материалах (пенобетонные блоки, пустотелый кирпич  и т.д.) – не менее 90мм
Стандартная глубина анкеровки – не менее 50мм
Диаметр используемого сверла – 10мм
Метод установки – забивной
Расчетные параметры: При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки.
Упаковка и маркировка: Дюбели упаковываются в коробки по 200-250 шт. На тарельчатом элементе
дюбеля наносится маркировка производителя bau-fix, тип и длина дюбеля.
Рекомендации по установке.
Сверление отверстий: Сверление отверстий в несущем основании необходимо производить  перпендикулярно его плоскости с помощью перфоратора (с отбойным воздействием специального сверла) в полнотелых основаниях, таких как бетон и бетонные блоки, полнотелый силикатный или керамический кирпич, керамзитобетон и т.п.; дрели (без отбойного воздействия специального сверла) в пустотелых, щелевых керамических материалах, а также в ячеистом бетоне.
Очистка отверстия: Остатки сверления должны быть тщательно удалены из отверстия
Установочные параметры:
Минимальная толщина несущего основания – глубина анкеровки +30мм
Минимальное расстояние между осями дюбелей – 80мм
Минимальное расстояние до края несущего основания – 80мм
Минимальное расстояние до заполненного шва – 50мм
Минимальное расстояние до незаполненного шва – 80мм

Глубина отверстия: Глубина отверстия должна превышать глубину анкеровки дюбеляне менее чем  на 10мм.
Места установки: При выборе места установки дюбелей необходимо учитывать расположение арматуры и других включений, препятствующих сверлению отверстий.
Установка дюбелей: Установка дюбеля производится в исходное положение легкими ударами при  помощи молотка по распорному элементу дюбеля.
Контроль установки: Дюбель установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля.
Контрольные испытания: До начала работ по установке дюбелей на объекте необходимо проведение  контрольных испытаний для определения фактических значений выдергивающих усилий, характеризующих прочностные свойства материала основания по методике, утвержденной в установленном порядке.
