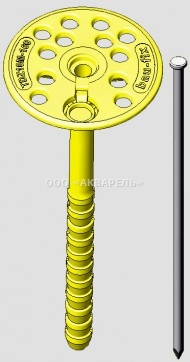

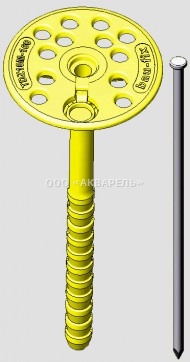

Дюбель тарельчатый TDZ10M

Описание Дюбель тарельчатый TDZ10M

Дюбель предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 210 мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе в конструкциях навесных фасадных систем с воздушным зазором. Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений I, II и III уровней ответственности, в том числе жилых.

Рекомендации по применению:
Дюбели предназначены для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.). Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм. Глубина анкеровки в пустотелых строительных материалах (пенобетонные блоки, пустотелый кирпич и т.д.) – не менее 90 мм. Стандартная глубина анкеровки – не менее 50 мм. Диаметр используемого сверла – 10 мм. Метод установки – забивной.                                     Материалы основания: Бетон тяжелый и легкий, Ячеистый бетон, мелкозернистый поризованный и изделия из него
Керамзитобетонные блоки, Полнотелый кирпич керамический, силикатный; Пустотелый керамический кирпич, силикатный; Блоки полнотелые из легкого бетона.
При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки.
Упаковка и маркировка
Дюбели упаковываются в коробки по 200-250 шт. На тарельчатом элементе дюбеля наносится маркировка производителя bau-fix, тип и длина дюбеля.
Рекомендации по установке
Сверление отверстий в несущем основании необходимо производить перпендикулярно его плоскости с помощью перфоратора (с отбойным воздействием специального сверла) в полнотелых основаниях, таких как бетон и бетонные блоки, полнотелый силикатный или керамический кирпич, керамзитобетон и т.п.; дрели (без отбойного воздействия специального сверла) в пустотелых, щелевых керамических материалах, а также в ячеистом бетоне.
Очистка отверстия: Остатки сверления должны быть тщательно удалены из отверстия
Установочные параметры
Минимальная толщина несущего основания – глубина анкеровки + 30 мм
Минимальное расстояние между осями дюбелей – 80 мм
Минимальное расстояние до края несущего основания – 80 мм
Минимальное расстояние до заполненного шва – 50 мм
Минимальное расстояние до незаполненного шва – 80 мм
Глубина отверстия должна превышать глубину анкеровки дюбеля не менее чем на 10мм.
Места установки. При выборе места установки дюбелей необходимо учитывать расположение арматуры и других включений, препятствующих сверлению отверстий.
Установка дюбеля производится в исходное положение легкими ударами при помощи молотка по распорному элементу дюбеля. Дюбель установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля.
До начала работ по установке дюбелей на объекте необходимо проведение контрольных испытаний для определения фактических значений выдергивающих усилий, характеризующих прочностные свойства материала основания по методике, утвержденной в установленном порядке.
